Как нарисовать проект дома самостоятельно: основные этапы и советы по проектированию

Строительство дома начинается с грамотно оформленного плана. Он поможет продумать тип кровли и фундамента, расположение комнат, внешнюю и внутреннюю отделку, места подведения коммуникаций. В статье расскажем, как нарисовать проект дома с учетом особенностей участка и личных потребностей. А еще вы узнаете, где можно создать детальный план здания и реалистично его визуализировать.

Начало проектирования

В первую очередь выберите программу для проектирования дома, в которой сделаете подробную схему. Чтобы правильно составить план строения, нужно изучить и учесть особенности самого участка, на котором будет возводиться дом. Обратите внимание на 6 ключевых факторов.

1. Размеры территории. Согласно СП 53.13330.2019 жилые и хозяйственные постройки должны занимать не более 30% площади. В некоторых регионах, а также на участках под ИЖС этот процент выше — до 50%. Учитывайте это при проектировании. Если места немного, увеличить полезную площадь дома можно с помощью мансарды или второго этажа.
2. Рельеф. Окажет влияние на фундамент и конструкцию здания. Когда участок ровный, а уклон не превышает 7 процентов, подойдет ленточное или плитное основание. При более сильных перепадах высот придется строить многоуровневый дом с цоколем или подвалом. Фундамент в этом случае делают свайный.

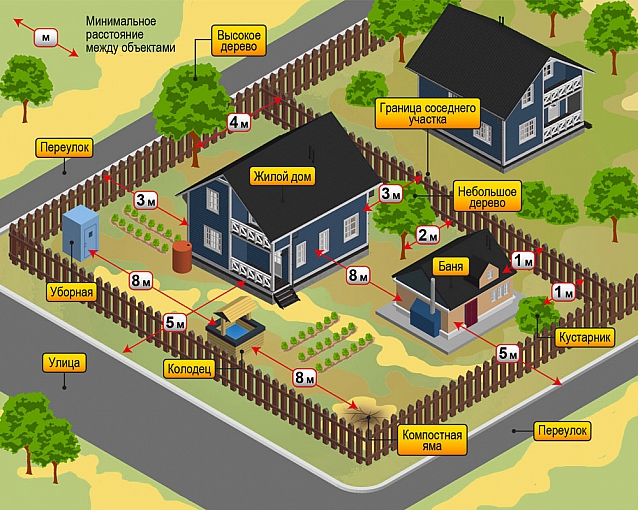

3. Нормативы. При создании проекта дома своими руками учитывайте расстояния от здания до хозяйственных и гостевых построек, границы с соседским участком, улиц. Эти нормы прописаны в СП 30-102-99 и СП 4.13130.2013.

4. Изучение геологии участка. Узнайте уровень грунтовых вод и тип почвы на территории. От этого зависит, какой фундамент строить. На подвижных песчаных землях лучше делать плитное основание, а на глинистых оно должно быть заглубленным. Уровень грунтовых вод влияет на то, можно ли делать подвал.
5. Климатические условия. В регионах с большим количеством осадков лучше делать скатные кровли для более эффективного водоотвода. В районах с сильными ветрами понадобится крыша вальмовой или шатровой формы как наиболее устойчивая к ветровым нагрузкам.

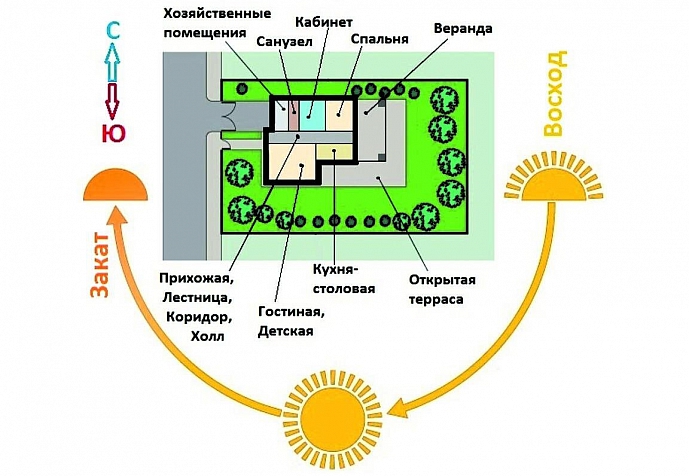

6. Инсоляция. Определите, как солнце движется по участку, чтобы правильно расположить комнаты в доме. На южной стороне лучше делать помещения, где нужно много естественного света. Северная часть подойдет для технических комнат, например, котельной, кладовой или санузла.

Фундамент

Самый распространенный вариант для ровного участка — ленточный фундамент. Если есть небольшой уклон до 7%, основание делают ступенчатым. Оно представляет собой железобетонную ленту, которая проходит под несущими стенами здания. Подойдет, если хотите построить дом с подвалом.

Однако ленточный фундамент неуместен на участках с водонасыщенным, пучинистым или слабым грунтом. В этом случае потребуется монолитное плитное основание. На участках с большим уклоном строят дом на сваях или столбах. Такой вариант дешевле ленточного и плитного, но выдерживает меньший вес стен.

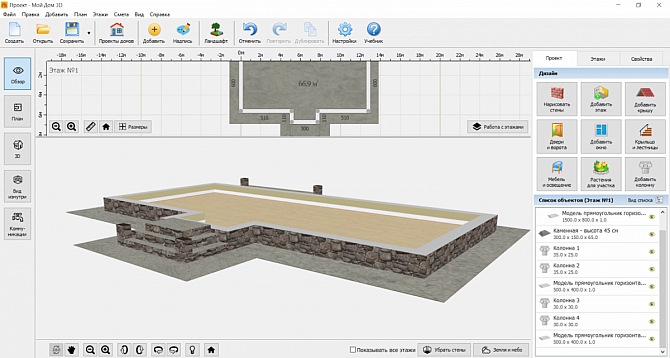

Фундамент обязательно должен закладываться ниже уровня промерзания грунта в вашем регионе. Если это невозможно, применяют дополнительные меры: дренажную систему, утепление основания, создание противопучинистой подушки. Перед тем как сделать проект дома самостоятельно, важно определить, каким будет фундамент. В простой программе Мой Дом 3D вы сможете подобрать для него отделочные материалы, настроить размеры, оформить отмостку, возвести цокольный этаж.

Входная зона и первый этаж

Входную зону обычно ориентируют на северо-восток, так как южную часть отдают под жилые комнаты, а вход с северной или западной стороны приведет к теплопотерям зимой. Чтобы оформить входную зону, постройте крыльцо на даче своими руками, подберите красивую дверь, сделайте навес. Добавьте освещение и декоративные детали, например, цветы в горшках.

На первом этаже должна быть прихожая, санузел и технические помещения: кладовая, прачечная, котельная. Их стоит расположить на северной стороне дома. В более светлой части сделайте столовую, гостиную и кухню. Можно выделить место для летней веранды, открытой террасы, рабочего кабинета или гостевой спальни

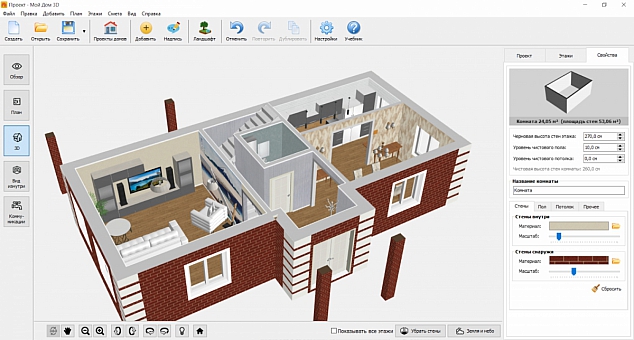

Чтобы не запутаться, где какое помещение организовать, сразу сделайте схему с расположением комнат. Ниже показываем, как это выглядит в программе Мой Дом 3D. Помимо помещений, на плане продуманы внешний вид лестницы и место ее размещения.

Второй этаж

Итак, вы понемногу разбираетесь, как самому сделать проект дома на компьютере, и уже начертили первый этаж. На следующем этапе сделайте план мансарды или полноценного второго уровня, если он предусмотрен. Обычно сверху располагают спальни. Для «жаворонков» больше подойдет комната с окнами на восток, для «сов» — на запад. Также обязательно продумайте второй санузел. Его лучше разместить над первым, чтобы было удобнее прокладывать водопровод и канализацию. Если пространство позволяет, сделайте на втором этаже гардеробную, балкон или террасу.

Проект крыши

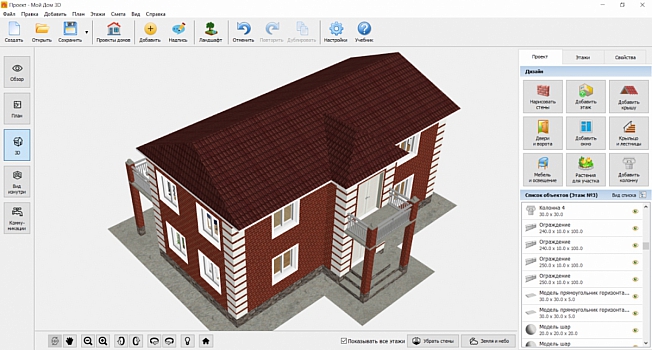

На следующем этапе проектирования определитесь, какая крыша подойдет для дома. Важно, чтобы она сочеталась с внешней отделкой стен, соответствовала бюджету и климатическим условиям в вашем регионе. В проекте, созданном в программе Мой Дом 3D, двускатная крыша сделана из темно-бордовой металлочерепицы. Она хорошо сочетается с кирпичными стенами и колоннами.

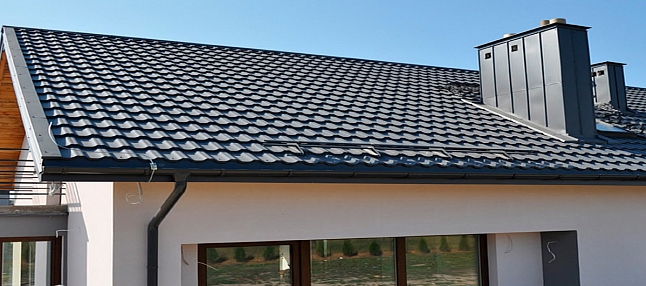

Расскажем о самых распространенных материалах для крыши. Металлическая черепица имитирует натуральную, но сделана из оцинкованной стали с полимерным покрытием. Она легкая по весу, ее просто монтировать, при этом срок службы такого материала — до 50 лет. Главные минусы — шум во время дождя и вероятность коррозии при повреждении.

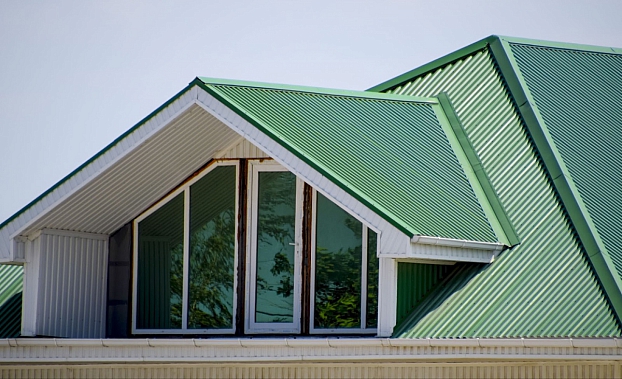

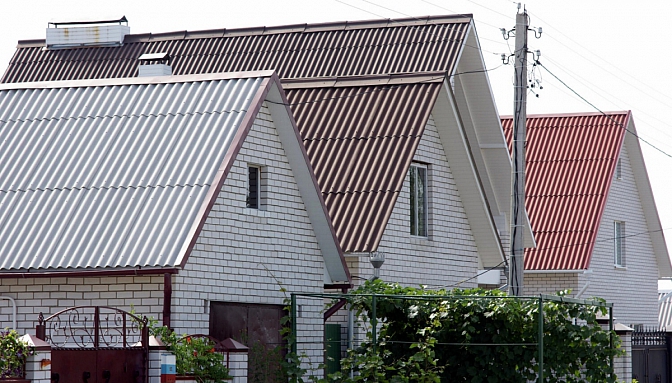

Профнастил представляет собой гофрированные листы из оцинкованной стали. Он дешевле металлочерепицы, но менее эстетичен. За счет низкой стоимости его покупают и для домов, и для хозпостроек.

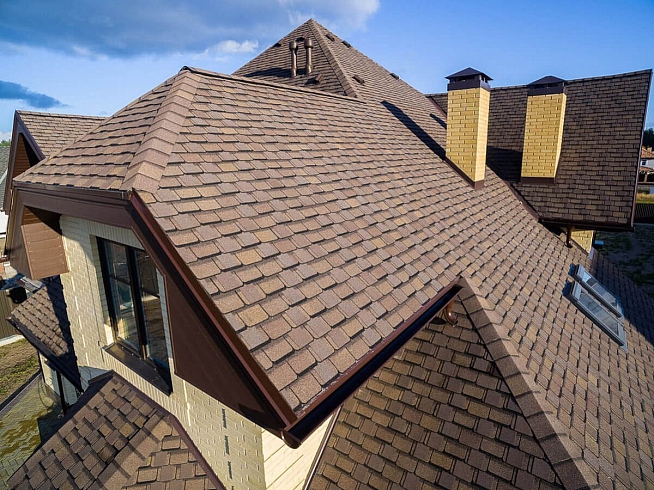

Гибкая черепица — рулонный материал на основе стеклохолста, пропитанного битумом. Она бесшумна, устойчива к влаге и коррозии, а также подходит для крыш сложной формы. Но материал не так долговечен, как металл: срок службы — до 30 лет.

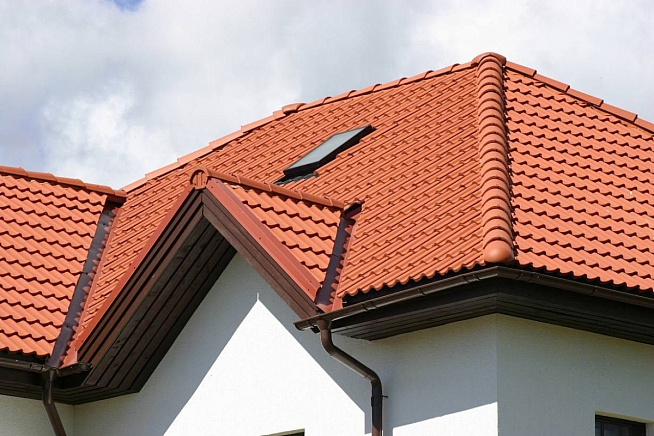

Натуральная черепица эстетичнее и надежнее других материалов. Она подходит для домов в классическом стиле с уклоном крыши от 22°. Минусы материала — большой вес, сложность монтажа и высокая цена.

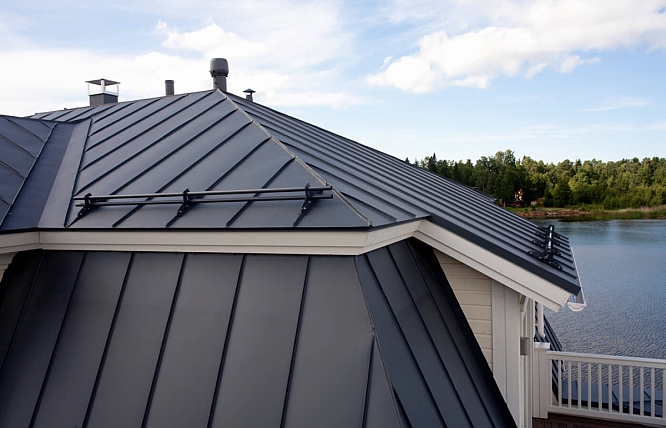

Для домов в современном или индустриальном стиле используется фальцевая кровля. Она представляет собой листы металла, соединенные герметичным швом. Такое покрытие подходит для крыш нестандартной формы, но требует профессионального монтажа.

Самые экономные варианты — шифер и ондулин. Они выглядят как массивные волнистые листы. Шифер сделан из смеси асбеста и цемента, а ондулин — из целлюлозы с битумом. Эти материалы просты в монтаже, но недостаточно эстетичны и долговечны. Максимальный срок службы шифера — 40 лет, ондулина — 25 лет.

Проектирование линий коммуникаций

Изучая, как самостоятельно спроектировать дом, обращайте внимание не только на внешнюю отделку, но и на коммуникации. Их важно проложить в соответствии с нормами и так, чтобы они не мешали друг другу. Обязательно продумайте, где разместить оборудование. Определитесь с типом отопительного котла — электрический, газовый, твердотопливный или жидкотопливный.

Чтобы в доме был хороший воздухообмен, спланируйте вентиляцию и решите, какой она будет — естественной или принудительной. Особенно она важна на кухне и в санузле. Подумайте, нужна ли рекуперация для подогрева приточного воздуха и экономии тепла.

Спроектируйте водопровод и канализацию. Здесь важно разработать схему разводки труб, их уклон и теплоизоляцию. Также учтите, где располагается ближайший источник воды.

Наконец, при проектировании электричества нужно заранее рассчитать мощность сети. Учтите энергозатратные приборы: плиту, бойлер, обогреватели. Добавьте на план автоматы для защиты от перегрузок и проследите за тем, насколько удобно расположены розетки и выключатели.

Утверждение плана у специалиста

После того как сами нарисуете проект дома на компьютере, обязательно покажите его специалисту. Это нужно, чтобы убедиться, получится ли реализовать план на вашем участке. Профессионал заметит недочеты в проектировании, если они есть, и подскажет, что исправить.

Заключение

При создании плана участка опирайтесь на его особенности. От них зависит идеальная площадь дома, подходящий тип фундамента и крыши. Еще учитывайте стороны света — это важно, чтобы правильно расположить комнаты. Наконец, продумайте коммуникации в соответствии с нормативами и обязательно заверьте план у специалиста перед строительством. Чтобы ничего не упустить, рекомендуем делать проект в специальной программе. Отлично подойдет Мой Дом 3D: в нем вы визуализируете все части здания изнутри и снаружи.
